ผู้เขียน หัวข้อ: ไอซีregulator 4V มีขายไหมครับ  (อ่าน 250 ครั้ง)
0 สมาชิก และ 1 บุคคลทั่วไป กำลังดูหัวข้อนี้
suwannarat
กลุ่มคนรักเครื่องเสียง
*

คะแนนแบ่งปันความรู้ 0
ออฟไลน์ ออฟไลน์

กระทู้: 12

Thank You
-Given: 0
-Receive: 0


« เมื่อ: กรกฎาคม 31, 2019, 06:27:30 pm »

  คือผมจะหาซื้อ  ไอซีregulator 4V    แต่ในเวบไม่มีขายเลยครับ   หรือเราจะไช้เบออะไรแทนได้ไหมครับ
บันทึกการเข้า
thong
VIP 3
Hero Member
****

คะแนนแบ่งปันความรู้ 535
ออฟไลน์ ออฟไลน์

กระทู้: 6,879

Thank You
-Given: 0
-Receive: 1091



« ตอบ #1 เมื่อ: กรกฎาคม 31, 2019, 09:42:25 pm »

คงต้องสั่งซื้อจากเว็บนอกละครับหรือไม่ก็ใช้แบบ 5V และดรอปด้วยไดโอดอีกทอดหนึ่ง แต่ว่าขอทราบหน่อยซิครับว่าใช้ในภาคอะไรของเครื่องอะไรล่ะครับ
บันทึกการเข้า

ครูทองอิเล็คทรอนิกส์ 15/1 หมู่ 3  ต.ทวีวัฒนา  อ.ไทรน้อย  จ.นนทบุรี 11150  โทร 086 8856 686 (วิทยุ-โทรคมนาคม เทคนิคราชบุรี 2514)
suwannarat
กลุ่มคนรักเครื่องเสียง
*

คะแนนแบ่งปันความรู้ 0
ออฟไลน์ ออฟไลน์

กระทู้: 12

Thank You
-Given: 0
-Receive: 0


« ตอบ #2 เมื่อ: สิงหาคม 01, 2019, 07:20:11 am »

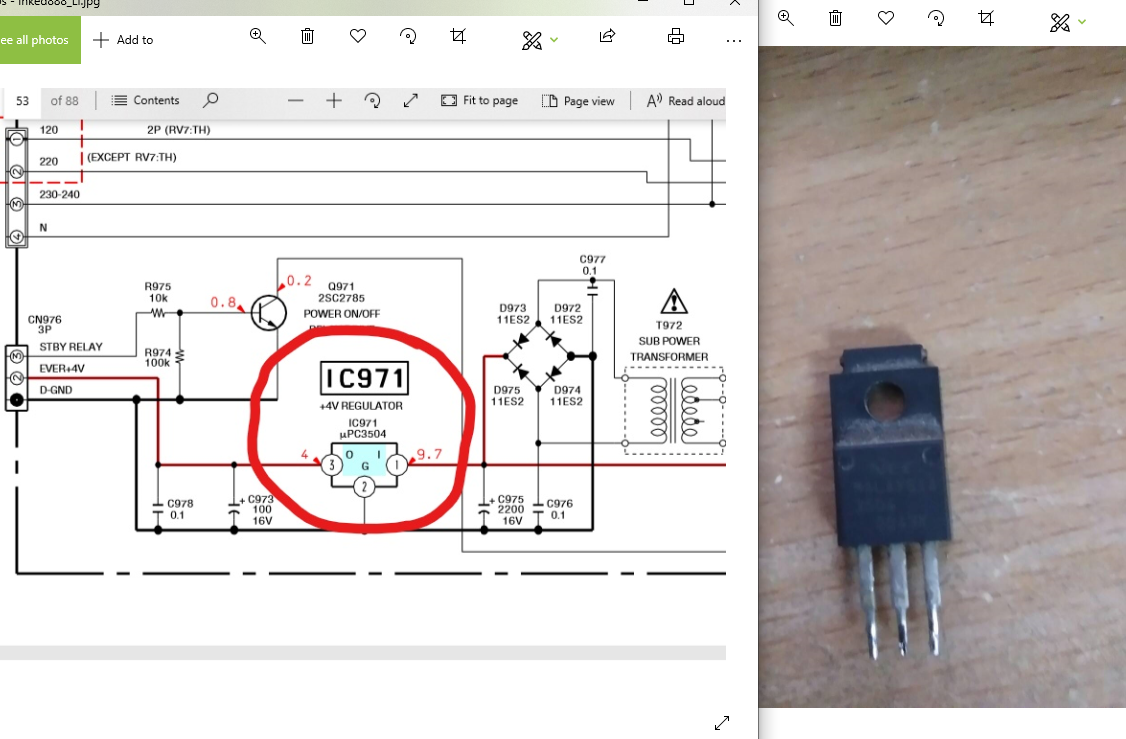

เป็นไฟ4โว้น  ที่นำ  ไปไช้เป็นสวิทเครื่อง  เปิดปิด  เครื่องเสียง  sony HCD-RV7/RV8
บันทึกการเข้า
pirat1991
กลุ่มคนรักเครื่องเสียง
*

คะแนนแบ่งปันความรู้ 0
ออฟไลน์ ออฟไลน์

กระทู้: 19

Thank You
-Given: 0
-Receive: 0


« ตอบ #3 เมื่อ: สิงหาคม 01, 2019, 09:41:28 am »

ตัดชุดไดโอดออก ปรับไฟออก 4 โวลต์


* 7805variab.gif (9.12 KB, 400x181 - ดู 77 ครั้ง.)
บันทึกการเข้า

นาย พิรัตน์ อาชานนท์  87 ซอยลาดกระบัง 30 ลาดกระบัง กรุงเทพ 10520    โทร 081-7531301
thong
VIP 3
Hero Member
****

คะแนนแบ่งปันความรู้ 535
ออฟไลน์ ออฟไลน์

กระทู้: 6,879

Thank You
-Given: 0
-Receive: 1091



« ตอบ #4 เมื่อ: สิงหาคม 01, 2019, 11:54:36 am »

คุณพิรัตน์ครับ วงจรนี้ได้มาจากไหนล่ะครับ คือผมสงสัยเกี่ยวกับเบอร์ไอซีนะครับ ผมเข้าใจว่าไม่ควรจะเป็น 7805 เพราะแจ้งไฟออกไว้สูงนะครับ
บันทึกการเข้า

ครูทองอิเล็คทรอนิกส์ 15/1 หมู่ 3  ต.ทวีวัฒนา  อ.ไทรน้อย  จ.นนทบุรี 11150  โทร 086 8856 686 (วิทยุ-โทรคมนาคม เทคนิคราชบุรี 2514)
suwannarat
กลุ่มคนรักเครื่องเสียง
*

คะแนนแบ่งปันความรู้ 0
ออฟไลน์ ออฟไลน์

กระทู้: 12

Thank You
-Given: 0
-Receive: 0


« ตอบ #5 เมื่อ: สิงหาคม 01, 2019, 12:20:12 pm »

ใช้แบบ 5V และดรอปด้วยไดโอดอีกทอดหนึ่ง       ใดโอดที่  ไช้  เป็นซีเนอไดโอดไช่ไหมครับ     แล้วไฟก่อนเข้าซีเนอไดโอด  ต้องมีตัวR  หรือไม่ครับ  Rค่าเท่าไร
บันทึกการเข้า
thong
VIP 3
Hero Member
****

คะแนนแบ่งปันความรู้ 535
ออฟไลน์ ออฟไลน์

กระทู้: 6,879

Thank You
-Given: 0
-Receive: 1091



« ตอบ #6 เมื่อ: สิงหาคม 01, 2019, 12:44:15 pm »

ไดโอดที่ใช้ก็ไดโอดเร็กติฟายธรรมดานี่ละครับ เช่น 1N4001 ไม่ใช่ZDนะ ไม่ต้องใช้R ดอปหรอกครับ ต่อด้านแอโหนดของไดโอดจากขาออกของ 7805ได้เลยครับ
บันทึกการเข้า

ครูทองอิเล็คทรอนิกส์ 15/1 หมู่ 3  ต.ทวีวัฒนา  อ.ไทรน้อย  จ.นนทบุรี 11150  โทร 086 8856 686 (วิทยุ-โทรคมนาคม เทคนิคราชบุรี 2514)
suwannarat
กลุ่มคนรักเครื่องเสียง
*

คะแนนแบ่งปันความรู้ 0
ออฟไลน์ ออฟไลน์

กระทู้: 12

Thank You
-Given: 0
-Receive: 0


« ตอบ #7 เมื่อ: สิงหาคม 01, 2019, 01:19:34 pm »

แล้วไอโอด  ข้าง  แคโทด  ต่อลงกราว  หรือไม่ครับ
บันทึกการเข้า
thong
VIP 3
Hero Member
****

คะแนนแบ่งปันความรู้ 535
ออฟไลน์ ออฟไลน์

กระทู้: 6,879

Thank You
-Given: 0
-Receive: 1091



« ตอบ #8 เมื่อ: สิงหาคม 01, 2019, 01:43:12 pm »

ด้านแคโธดก็ต่อไปใช้งานสิครับ ถ้าต่อลงกราวด์แล้วเราจะมีไฟที่ไหนใช้งานล่ะ มันมิใช่ ZD ที่ต้องต่อขาหนึ่งลงกราวด์(ขอแนะนำให้คุณหาอ่านเรื่องของไดโอดนะครับจะได้เกิดความเข้าใจคุณสมบัติ คุณลักษณะของไดโอดและZD ดียิ่งๆขึ้นครับ)
บันทึกการเข้า

ครูทองอิเล็คทรอนิกส์ 15/1 หมู่ 3  ต.ทวีวัฒนา  อ.ไทรน้อย  จ.นนทบุรี 11150  โทร 086 8856 686 (วิทยุ-โทรคมนาคม เทคนิคราชบุรี 2514)
pirat1991
กลุ่มคนรักเครื่องเสียง
*

คะแนนแบ่งปันความรู้ 0
ออฟไลน์ ออฟไลน์

กระทู้: 19

Thank You
-Given: 0
-Receive: 0


« ตอบ #9 เมื่อ: สิงหาคม 01, 2019, 02:25:00 pm »

ครับครูทอง ใช้ IC LM7805  ,7812, 7824 ได้หลายเบอร์ครับ
ด้านไฟออกปรับได้ ต่ำกว่า และ สูงกว่า ค่าตามเบอร์ IC ครับ SERCH จาก GOOGLE ครับ

บันทึกการเข้า

นาย พิรัตน์ อาชานนท์  87 ซอยลาดกระบัง 30 ลาดกระบัง กรุงเทพ 10520    โทร 081-7531301
thong
VIP 3
Hero Member
****

คะแนนแบ่งปันความรู้ 535
ออฟไลน์ ออฟไลน์

กระทู้: 6,879

Thank You
-Given: 0
-Receive: 1091



« ตอบ #10 เมื่อ: สิงหาคม 01, 2019, 06:27:43 pm »

ขอบคุณมากครับ คุณpirat1991 ผมพึ่งเคยเห็นและทราบจากคุณนี่ละครับ เดิมก็เข้าใจว่าปรับได้สูงสุดไม่เกินค่าเบอร์ที่กำหนดมาน่ะครับ
บันทึกการเข้า

ครูทองอิเล็คทรอนิกส์ 15/1 หมู่ 3  ต.ทวีวัฒนา  อ.ไทรน้อย  จ.นนทบุรี 11150  โทร 086 8856 686 (วิทยุ-โทรคมนาคม เทคนิคราชบุรี 2514)
