ผู้เขียน หัวข้อ: มาสร้าง MINI PFC กันจ้าาา สำหรับมือใหม่อย่างเรา มากองกันตรงนี้ เเจกฟรี !!!  (อ่าน 1534 ครั้ง)
rat32, tarsarawutbkk และ 2 บุคคลทั่วไป กำลังดูหัวข้อนี้
idthanawat
กลุ่มคนรักเครื่องเสียง
*

คะแนนแบ่งปันความรู้ 3
ออนไลน์ ออนไลน์

กระทู้: 48

Thank You
-Given: 0
-Receive: 5



เว็บไซต์
« ตอบ #15 เมื่อ: มีนาคม 08, 2019, 03:38:22 pm »

ทดลองต่อโหลด ฮิตเตอร์ ขนาด 30โอม เข้าไปที่เอาพุตสวิทชิ่ง ประมาณ 800W
PFC ยังรักษาระดับเเรงดันได้

บันทึกการเข้า
idthanawat
กลุ่มคนรักเครื่องเสียง
*

คะแนนแบ่งปันความรู้ 3
ออนไลน์ ออนไลน์

กระทู้: 48

Thank You
-Given: 0
-Receive: 5



เว็บไซต์
« ตอบ #16 เมื่อ: มีนาคม 08, 2019, 03:41:22 pm »

ด้วยความห้าว ขอเพิ่มโหลดอีกตัว ดึงกำลังเบาๆ ที่ 1500W
ไฟบ้าน AC 226VAC กับโหลด 15โอม


บันทึกการเข้า
idthanawat
กลุ่มคนรักเครื่องเสียง
*

คะแนนแบ่งปันความรู้ 3
ออนไลน์ ออนไลน์

กระทู้: 48

Thank You
-Given: 0
-Receive: 5



เว็บไซต์
« ตอบ #17 เมื่อ: มีนาคม 08, 2019, 03:43:38 pm »

ลองดึงที่ 1500W ไฟจาก PFC ยังคงรักษาระดับเเรงดันได้ 392 ไฟจะสวิงนิดหน่อยตอนต่อโหลด (วงจรมันบูทไฟ สวิงไปที่400V)
ไฟบ้านจาก 226VAC ตกเหลือ 207VAC


บันทึกการเข้า
idthanawat
กลุ่มคนรักเครื่องเสียง
*

คะแนนแบ่งปันความรู้ 3
ออนไลน์ ออนไลน์

กระทู้: 48

Thank You
-Given: 0
-Receive: 5



เว็บไซต์
« ตอบ #18 เมื่อ: มีนาคม 08, 2019, 03:47:35 pm »

พักก่อนครับ ไม่รู้ว่ากระทู้นี้จะมีคนสนใจไหม
สามารถติดต่อผมได้ที่ Facebook : Thanawat Suwan
ผมยังมือใหม่มาก  เผื่อจะมีใครใจดีให้ปรึกษาครับ
บันทึกการเข้า
amatsuka
กลุ่มคนรักเครื่องเสียง
*

คะแนนแบ่งปันความรู้ 1
ออนไลน์ ออนไลน์

กระทู้: 74

Thank You
-Given: 3
-Receive: 38


« ตอบ #19 เมื่อ: มีนาคม 08, 2019, 06:57:51 pm »

IR1155 สร้างความถี่สูงจะยากกว่า 1150 มาก เพราะ Off Time ตอนสตาร์ทแคบ  ถ้าความถี่สูงไปและเฟทไม่เร็วพอ เปิดปุ๊บพังทันทีเนื่องจากเฟทปิดไม่ทัน  ผมเสียไปหลายตัวละ   IR1155s ถ้าคิดจะใช้กับความถี่ 100KHz  FET IGBT ต้องเร็วพอสมควร  OFF Time ต่ำๆ  ความถี่ที่เหมาะสมจะอยู่ราวๆ 65 KHz หรือ Cf ราวๆ 1.5nF นั่นแหละ

เนื่องจาก IR1155S เป็น PFC แบบ CCM ดังนั้นการ Switching จะเป็นแบบ Hard Switch ตลอดเวลา ดังนั้นการสูญเสียต่างๆจะไปตกอยู่ที่ Diode เนื่องจาก Reverse Recovery ยิ่งไดโอดช้าและความถี่สูงไดโอดจะยิ่งร้อน    ดังนั้นยิ่ง Trr ยิ่งน้อยยิ่งดี  ถ้าเป็นไปได้ก็ใช้พวก schottky diode  (แต่แพงบรรลัยเลย)
บันทึกการเข้า
idthanawat
กลุ่มคนรักเครื่องเสียง
*

คะแนนแบ่งปันความรู้ 3
ออนไลน์ ออนไลน์

กระทู้: 48

Thank You
-Given: 0
-Receive: 5



เว็บไซต์
« ตอบ #20 เมื่อ: มีนาคม 08, 2019, 09:17:29 pm »

IR1155 สร้างความถี่สูงจะยากกว่า 1150 มาก เพราะ Off Time ตอนสตาร์ทแคบ  ถ้าความถี่สูงไปและเฟทไม่เร็วพอ เปิดปุ๊บพังทันทีเนื่องจากเฟทปิดไม่ทัน  ผมเสียไปหลายตัวละ   IR1155s ถ้าคิดจะใช้กับความถี่ 100KHz  FET IGBT ต้องเร็วพอสมควร  OFF Time ต่ำๆ  ความถี่ที่เหมาะสมจะอยู่ราวๆ 65 KHz หรือ Cf ราวๆ 1.5nF นั่นแหละ

เนื่องจาก IR1155S เป็น PFC แบบ CCM ดังนั้นการ Switching จะเป็นแบบ Hard Switch ตลอดเวลา ดังนั้นการสูญเสียต่างๆจะไปตกอยู่ที่ Diode เนื่องจาก Reverse Recovery ยิ่งไดโอดช้าและความถี่สูงไดโอดจะยิ่งร้อน    ดังนั้นยิ่ง Trr ยิ่งน้อยยิ่งดี  ถ้าเป็นไปได้ก็ใช้พวก schottky diode  (แต่แพงบรรลัยเลย)

ขอบคุณสำหรับความรู้ครับ กว่าผมจะทำได้ ต้องทัก line ไปปรึกษาพี่เขา บ่อยๆเหมือนกัน
ตอนนี้ก็ทำตามคำเเนะนำของพี่ พอดีมี igbt ที่ไม่ไวพอ เลยลดความถี่ลงมา เหลือ 65k  ถ้าสูงกว่านี้ เสียงจะวิ๊ดบู้ม
ตอนนี้ สวิทชิ่ง ผมใช้เบอร์เดียวกับ PFC เเต่ความถี่ สวิทชิ่งจะสูงกว่านิดหน่อยทำให้ igbt ที่ใช้ก็จะอุ่นๆ หน่อย  afro afro
บันทึกการเข้า
idthanawat
กลุ่มคนรักเครื่องเสียง
*

คะแนนแบ่งปันความรู้ 3
ออนไลน์ ออนไลน์

กระทู้: 48

Thank You
-Given: 0
-Receive: 5



เว็บไซต์
« ตอบ #21 เมื่อ: มีนาคม 08, 2019, 11:47:19 pm »

สอบถามท่านสมาชิกหน่อยครับ
ช็อคกี้ไดโอด ที่ต่อ ขา Gate เเบบนี้มันทำหน้าที่อะไรหรือครับ ในวงจรผู้ผลิตเขาใส่มา วงจรที่ผมทำไม่ได้ใส่  1dd01 1dd01

บันทึกการเข้า
idthanawat
กลุ่มคนรักเครื่องเสียง
*

คะแนนแบ่งปันความรู้ 3
ออนไลน์ ออนไลน์

กระทู้: 48

Thank You
-Given: 0
-Receive: 5



เว็บไซต์
« ตอบ #22 เมื่อ: มีนาคม 09, 2019, 01:03:57 pm »

ต่อเนื่องครับ วันนี้เทสกับโหลด 8โอม ต่อที่สวิทชิ่งเพาเวอร์ซัพพาย
ผลที่ได้ ตัวสวิทชิ่ง ทำการโพเท็คกระเเสเกิน ต้องมานั่งปรับค่ากระเเสกันใหม่นิดหน่อย  knocked knocked


« แก้ไขครั้งสุดท้าย: มีนาคม 09, 2019, 01:12:47 pm โดย idthanawat » บันทึกการเข้า
idthanawat
กลุ่มคนรักเครื่องเสียง
*

คะแนนแบ่งปันความรู้ 3
ออนไลน์ ออนไลน์

กระทู้: 48

Thank You
-Given: 0
-Receive: 5



เว็บไซต์
« ตอบ #23 เมื่อ: มีนาคม 09, 2019, 01:08:39 pm »

หลังจากปรับการโพเท็คกระเเสเเล้ว ทำการเทสที่โหลด 8โอม กำลังเกือบ 3000W
ภาค PFC ยังอยู่ดีไม่เกิดความเสียหาย ยังคงรักษาระดับเเรงดันได้ 392 เหมือนเดิม ขณะที่ไฟบ้านขาเข้าตกเหลือ 190VAC
ขณะเทส ไฟในห้อง หรี่ ลงเรื่อยๆ ความร้อนที่ PFC เเทบไม่มีเลย อาจเป็นเพราะเทสเเค่ชั่วขณะ เเต่อุณหภูมิที่ภาค สวิทชิ่ง มีนิดหน่อย (เนื่องจาก ยังไม่ได้จัดโหมดการทำงานให้เป็น ซอฟสวิท ZVS มั้งครับ) พอเท่านี้ก่อน เกินคาดเเล้ว ผมตั้งเป้าหมายตัวนี้ไว้เเค่ 2kw เพื่อการศึกษาทดลองเท่านั้น
กำลังสูงเเบบนี้ ต้องคู่กับสวิทชิ่ง ฟลูบริด เปล่านะ อิอิ

คงต้องพอเท่านี้ก่อนครับ ขอเวลาไปเขียน PCB ให้ภาค PFC เเละสวิทชิ่งอยู่บอดร์เดียวกันก่อน

« แก้ไขครั้งสุดท้าย: มีนาคม 09, 2019, 01:10:18 pm โดย idthanawat » บันทึกการเข้า
surachit
VIP 3
กลุ่มคนรักเครื่องเสียง
****

คะแนนแบ่งปันความรู้ 335
ออฟไลน์ ออฟไลน์

กระทู้: 2,023

Thank You
-Given: 2
-Receive: 1497



« ตอบ #24 เมื่อ: มีนาคม 10, 2019, 04:05:05 am »

เก่งครับ ผมเคยซ่อม สวิทชิี่งของเบส โทรศัพท์ มันใช้pfc แล้วไปจ่ายสวิทชื่ง เคยใล่วงจรไว้นานแล้ว  แล้วเอาแนวของเขาไปต่อยอดได้  คือจะมีวงจรเช็ค ถ้าไฟ pfc ยังสร้างไม่ถึง400v(วงจรทีผมซ่อม)จะไม่ให้สวิทชิี่งทำงาน   หรือ สวืทชิ่งจ่ายกระแสเกิน ไฟเกิน ร้อนเกิน ก็จะมาสั่งหยุด pfcด้วย  คือ 2วงจร มันสัมพันท์กันนะครับ  เผื่อมีประโยชน์ครับ














บันทึกการเข้า

สุรจิตต์ บุญยัง  บางเขน กทม 0866209426
surachit4311@gmail.com  face book หนุ่มกิโลสี่ บุญยัง
idthanawat
กลุ่มคนรักเครื่องเสียง
*

คะแนนแบ่งปันความรู้ 3
ออนไลน์ ออนไลน์

กระทู้: 48

Thank You
-Given: 0
-Receive: 5



เว็บไซต์
« ตอบ #25 เมื่อ: มีนาคม 10, 2019, 12:45:57 pm »

เก่งครับ ผมเคยซ่อม สวิทชิี่งของเบส โทรศัพท์ มันใช้pfc แล้วไปจ่ายสวิทชื่ง เคยใล่วงจรไว้นานแล้ว  แล้วเอาแนวของเขาไปต่อยอดได้  คือจะมีวงจรเช็ค ถ้าไฟ pfc ยังสร้างไม่ถึง400v(วงจรทีผมซ่อม)จะไม่ให้สวิทชิี่งทำงาน   หรือ สวืทชิ่งจ่ายกระแสเกิน ไฟเกิน ร้อนเกิน ก็จะมาสั่งหยุด pfcด้วย  คือ 2วงจร มันสัมพันท์กันนะครับ  เผื่อมีประโยชน์ครับ


ขอบคุณสำหรับความรู้ครับอาจารย์  1dd01
วงจรที่ทำตอนนี้ คล้ายๆของอาจารย์ครับ ผมจะให้สวิทชิ่งทำงานก่อน เเล้วเอาไฟย่อยที่ได้ มาเลี้ยง PFC ให้มันทำงานทีหลังครับ
ในตัวสวิทชิ่งที่ทำ ใช้โพเท็ค R 0.1 ต่อขา  S ไว้ เช็คกระเเส เเละมีตัวจับอุณหภูมิ ถ้ากระเเสเกิน หรือร้อนเกิน ภาค สวิทชิ่งจะหยุดทำงาน
ทำให้ ภาค PFC หยุดทำงานด้วยครับ เหมือนโพเท็คทั้ง 2วงจรเลยครับ
« แก้ไขครั้งสุดท้าย: มีนาคม 10, 2019, 12:48:58 pm โดย idthanawat » บันทึกการเข้า
amatsuka
กลุ่มคนรักเครื่องเสียง
*

คะแนนแบ่งปันความรู้ 1
ออนไลน์ ออนไลน์

กระทู้: 74

Thank You
-Given: 3
-Receive: 38


« ตอบ #26 เมื่อ: มีนาคม 12, 2019, 10:58:53 am »

Switching+PFC IR1155S ชุดใหม่เสร็จละ  เทสพร้อมชุด Drive+EEEngine ด้วยเลย

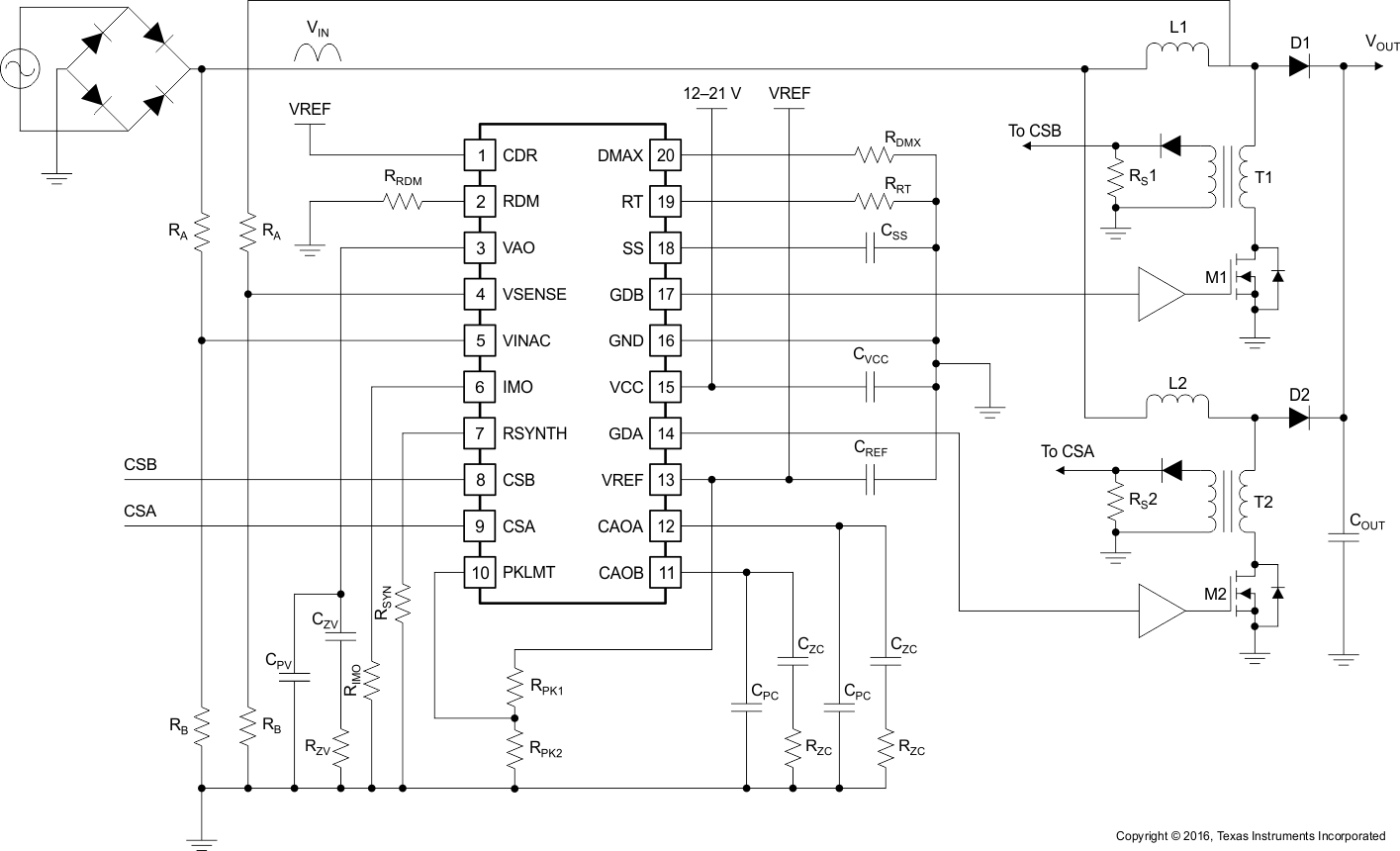

Project ต่อไป 2 Phase interleaved PFC เบอร์ UCC28070  ดูยากกว่าหน่อย  กำลัง 5KW แบบต่อเนื่อง  ขอเวลาปีหนึ่ง 555+

บันทึกการเข้า
idthanawat
กลุ่มคนรักเครื่องเสียง
*

คะแนนแบ่งปันความรู้ 3
ออนไลน์ ออนไลน์

กระทู้: 48

Thank You
-Given: 0
-Receive: 5



เว็บไซต์
« ตอบ #27 เมื่อ: มีนาคม 12, 2019, 01:30:05 pm »

Switching+PFC IR1155S ชุดใหม่เสร็จละ  เทสพร้อมชุด Drive+EEEngine ด้วยเลย



Project ต่อไป 2 Phase interleaved PFC เบอร์ UCC28070  ดูยากกว่าหน่อย  กำลัง 5KW แบบต่อเนื่อง  ขอเวลาปีหนึ่ง 555+



รอติดตามครับ ส่วนตัวขอผ่านตัวนี้ให้ได้ก่อน ยังไงจะตามไปเล่นด้วยนะครับ
บันทึกการเข้า
AAA12345
กลุ่มคนรักเครื่องเสียง
*

คะแนนแบ่งปันความรู้ 0
ออฟไลน์ ออฟไลน์

กระทู้: 7

Thank You
-Given: 3
-Receive: 0


« ตอบ #28 เมื่อ: มีนาคม 14, 2019, 07:03:58 am »

ตามด้วยคนครับ
บันทึกการเข้า
idthanawat
กลุ่มคนรักเครื่องเสียง
*

คะแนนแบ่งปันความรู้ 3
ออนไลน์ ออนไลน์

กระทู้: 48

Thank You
-Given: 0
-Receive: 5



เว็บไซต์
« ตอบ #29 เมื่อ: มีนาคม 18, 2019, 07:16:52 pm »

วันนี้มาต่อครับหลังจากขี้เกียจมาหลายวันละ (งบทดลองหมด ครับ ว่างงานครับงานไม่ค่อยมี5555) เริ่มเขียนวงจรให้อยู่เเผ่นเดียวกัน
หน้าตาออกมาเเปลกๆ ขนาดก็ใหญ่
ลองต่อดูก่อนละกัน ว่าจะทำงานได้ไหม






บันทึกการเข้า
